手动病床使用说明书

1.手动病床概述

手动病床由床架、床面、床头床尾板、护栏、手摇丝杠、脚轮和附件组成，为无源产品。本产品按功能不同分为平板病床、单摇病床、双摇病床、三摇病床、四摇病床、翻身床、诊察床、儿童床，可根据需要调节不同的床面角度和床面高度，给予卧床者合适的体位并减少陪护人员的劳动强度促进了医疗护理业服务的发展

2.手动病床适用范围

本产品可用于医院、养老机构、家庭使用以帮助因事故致残人员的后期护理和长期卧床缺乏自理能力的不能变换体位的老年人及行动不便的病人。用以支撑卧床者身体形成临床或康复所需体位，增强了卧床者的自理能力，为卧床者提供舒适的疗养条件。

3.手动病床工作环境

  手动病床在工作时环境应满足下列条件：

温度：-10℃～40℃；

相对湿度：≤80%；

4.手动病床技术参数与规格

表1　

单位为毫米

 5.手动病床性能特点

5.1床面采用优质冷轧钢板一体成型或冲孔折弯而成，整床面板透气孔均匀分布，透气性强，有效防治褥疮，透气防湿。

5.2手摇系统采用高强度的螺杆和螺母，手摇柄隐藏式设计，不占用空间避免碰撞医务人员的双脚，更方便于护理操作，安全可靠。丝杠均有双向限位保护功能，外套塑料防尘罩，更安全、耐磨、轻便省力、无噪音。

5.3床头床尾板采用ABS或PP材料，对称式安装，可轻松拆卸，带锁住装置。

5.4护栏采用铝合金折叠护栏或隐藏式PP升降护栏，铝合金护栏采用五档六档铝合金不锈钢支架杆确保护栏的坚固，抗菌防腐，耐酸碱。豪华升降式PP护栏美观便于清洁，操作方便，结构牢固，带有阻尼装置，升降自如无噪音。

5.5脚轮采用5寸豪华静音脚轮或中控脚轮，5寸豪华静音脚轮高耐磨、无噪音、防酸耐碱、容易维修。中控刹车系统具有高稳定性和联动性，四轮同时刹车稳定方便。

6.手动病床使用期限

常规操作下使用5年。

7.手动病床主要结构

 手动病床由床架、床面、床头床尾板、护栏、手摇丝杠、脚轮和附件组成。

8.手动病床安装与使用

8.1安装

打开包装后依照装箱清单核实产品部件，将半成品放在地面上，背面朝上，找到相应配件依次安装，可遵循以下步骤：

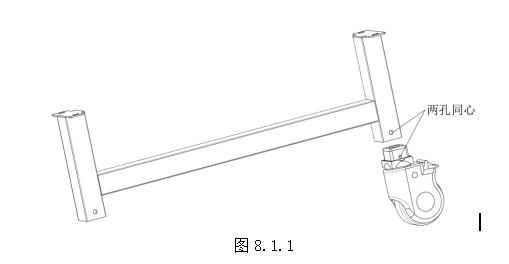

8.1.1安装脚轮：中控脚轮无需自行安装，静音脚轮自行安装时首先固定刹车，脚轮方套分别套进床腿管内部，使床腿上的圆孔和脚轮上的圆孔同心，使用螺栓和螺母拧紧即可，如图8.1.1。

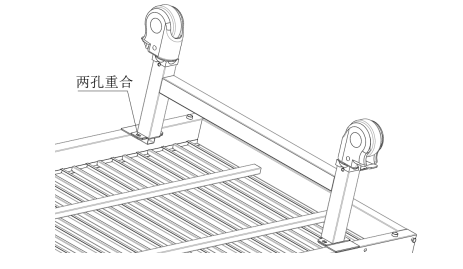

安装病床床腿：将病床上床架倒放，使床腿安装板上的孔与床架安装板上的孔重合，使用螺栓和螺母拧紧即可，如图8.1.1.1。

图8.1.1.1

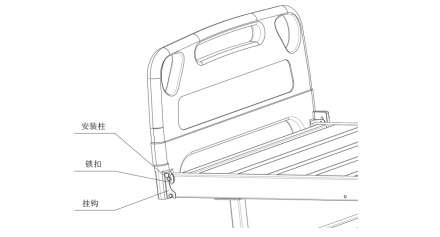

8.1.2安装床头床尾板：采用挂式安装法，将床头板挂钩对准床樑安装柱，扣上锁扣即可，床尾板同理，如图8.1.2。

图8.1.2

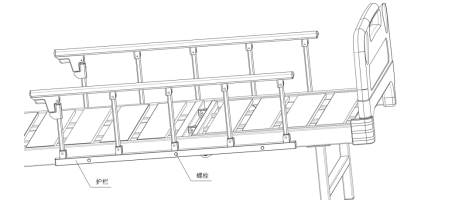

8.1.3 安装铝合金护栏：将护栏孔和病床床梁上的的安装孔重合，用螺丝固定即可，护栏开关朝向床尾一侧，如图8.1.3。

图8.1.3

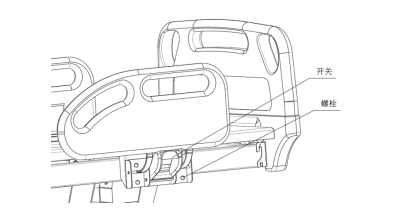

安装隐藏式升降护栏，将护栏孔和病床安装板上的的安装孔重合，用螺丝固定即可，护栏开关朝向外侧，如图8.1.3.1。

图8.1.3.1

8.1.4调试手摇系统，手摇丝杠在出厂前已安装完毕，重新检查手摇丝杠连接是否完好，螺母是否缺失，检查无误后，左右转动手摇丝杠进行调试。

8.1.5铺好棕棉床垫（选配），本产品配套专用床垫，按照床面设计，对应好背框，腿框即可。

8.1.6输液架（选配）安装在床架上的安装孔内，拧紧开关。

8.1.7折叠护栏折起固定后，餐桌板（选配）两端卡槽卡住护栏两侧即可，如升降护栏建议使用移动餐桌（选配）。

注：个人购买手动病床作为家庭护理床使用，安装时要仔细阅读说明书，熟悉安装步骤，确保床面与床架链接稳固，手摇柄伸缩自如，一定仔细检查螺丝卡扣等链接部位，确保病床整体的稳定性。

8.2使用方法：

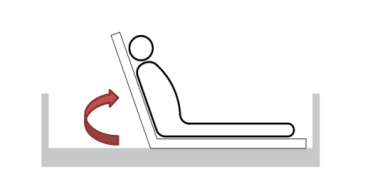

8.2.1床尾左侧手摇拽出，顺时针摇动背框折起，反之下降。如图8.2.1.1起背功能示意图。

图8.2.1.1

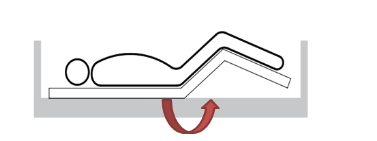

床尾右侧手摇柄拽出，逆时针摇动足框上升，反之下降。如图8.2.1.2曲腿功能示意图。

图8.2.1.2

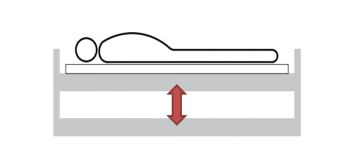

床尾中间手摇顺时针摇动时床体上升，反之下降。如图8.2.1.3整体升降功能示意图。

图8.2.1.3

手摇使用完毕后要及时折进去。

8.2.2刹车系统中踩下脚轮制动，固定脚轮病床停稳，反之脚轮滑行推动病床。8.2.3抬起护栏时会自动卡住卡扣，按下护栏按钮护栏下降或折起。

8.2.4输液架拧开中间开关可调整高度。

8.2.5拉伸餐桌板可延护栏空间调节距离。

8.2.6移动餐桌可通过侧面的旋钮调节桌板的高度。

9.手动病床注意事项

 使用摇把时需用合适力度，不可操之过急，使用蛮力，医护人员需叮嘱家属如何使用。

 为必免摇把被撞或误伤其他人员，将床升起或降下后，摇把要及时折进去。

移动床体时不要推两侧护栏，同时不要在崎岖不平的路面上行进，也不要在有斜坡的路上停放。

手动病床固定在某一位置后，一定要踩下刹车，固定脚轮，确保病床稳定没有滑动。

床体需要移动时，应使病床床板处于水平状态、以免在运动时发生危险。

使用病床时需使用想配套的专用床垫，如果床板可折起而使用一般无法曲折的床垫可能会造成事故。

    患者在床上无人看护的情况下，为了减少患者上下或者躺在床上滚落而造成伤害的危险，应将病床置于最低位。

定期对使用过的床垫和病床进行消毒处理，及时更换床上用品，避免交叉感染。

请防止身体及手脚、儿童、宠物、物品等进入床体下方或已翻转的床板下方，以免发生危险。

    使用前务必检查连接螺栓是否拧紧，以防造成重大事故。

 禁止儿童操作。

11.手动病床维护与保养

11.1维护保养

此手动病床可长期工作而无须保养。但是为了能使病床在很长的时间内正常使用，我们还是建议：

11.1.1医院要对手动病床进行定期保养，主要包括给手摇上润滑油，这样不仅能够延长病床的使用寿命，同时也能够让手摇在摇起时顺畅轻便；摇动手摇时，请不要用力操作。

11.1.2 手动病床需保持清洁，定期擦拭;更换病人时需进行消毒，避免院内感染和交叉感染。

11.1.3床面请勿用硬质材料刮擦表面，勿使用酸碱腐蚀性溶剂进行冲洗，使用中性洗涤剂冲洗即可。

11.1.4请经常检查病床零部件的链接和紧固螺栓，床头床尾板挂钩等连接部位，防止松动脱落。

11.2常见故障及解决方法

器械出现不在上述范围内的问题请勿盲目动手修理，可以咨询联系本公司授权的技师和专业人员。

12.手动病床运输和贮存

运输和贮存：

1. 环境温度范围：-10℃～40℃；

2. 相对湿度范围：≤80℅RH；

3.储存在无腐蚀性气体和通风良好的室内。

4.产品可用一般交通工具运输，运输过程中应防止日晒雨淋、剧烈撞击、振动、翻滚等。

5. 本产品装运前必须检查包装是否牢固，标识是否齐全，运输中不得和有害物质一同运输。

使用前请仔细阅读本《使用手册》，并请妥善保管

公司名称：迈福（山东）科学仪器股份有限公司

产品备案凭证编号：鲁菏械备20220447号

生产备案凭证编号：鲁菏药监械生产备20220237号

注册人/生产企业名称：迈福（山东）科学仪器股份有限公司

注册人/生产企业住所：山东省鄄城县陈王街道医疗器械产业园16号车间201室

联系电话：186-5311-1399

生产地址：山东省菏泽市鄄城县医疗器械产业园22号车间

联系电话：186-5311-1399

售后服务单位：迈福（山东）科学仪器股份有限公司

售后服务电话：186-5311-1399
